断面係数

"断面係数"とは、構造部材の断面形状や大きさに起因する力学的特性のひとつであり、部材が外部から受ける曲げる力である"曲げモーメント"に対して部材断面が発揮する強さや抵抗力を表した値として、部材断面が持つ"曲げに対する強さ"を定量的に評価する指標です。

"断面係数"は、建築や土木、製造などの幅広い分野において、部材の安全性や耐久性を確保するための重要な基準とされており、断面形状や寸法によってその値が大きく左右されます。

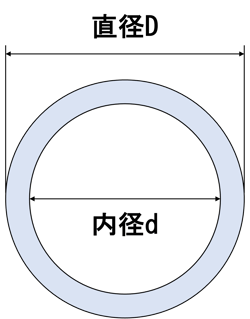

パイプの”断面係数”は以下の計算式によって求められます。

パイプの断面係数[cm3] = 円周率π ➗ (32 x 直径D[cm]) x ( 直径D4[cm] - 内径d4[cm] )

[JP][Blog]断面係数



なお他の形状についての断面係数の算出方法は、以下のサイトをご参照ください。
　リンク：建築学生が選ぶ構造力学_構造力学の基礎_断面係数とは

角形鋼管の"断面係数"は角の丸みも考慮され、長方形の角形鋼管の場合は向きにより"断面係数"の値が変わります。各サイズの角形鋼管の"断面係数"は、以下の表を参考にしてください。

角形鋼管の寸法及び単位質量(正方形)

辺の長さ

A×B		 厚さ

t		 単位質量

W

断面積

A

断面二次モーメント

I

断面係数

Z

断面二次半径

i
mm mm kg/m cm2 cm4 cm3 cm
40x40 1.6 1.88 2.392 5.79 2.90 1.56
2.3 2.62 3.332 7.73 3.86 1.52
50×50 1.6 2.38 3.032 11.7 4.68 1.96
2.3 3.34 4.252 15.9 6.34 1.93
3.2 4.50 5.727 20.4 8.16 1.89
60×60 1.6 2.88 3.672 20.7 6.89 2.37
2.3 4.06 5.172 28.3 9.44 2.34
3.2 5.50 7.007 36.9 12.30 2.30
75×75 1.6 3.64 4.632 41.3 11.00 2.99
2.3 5.14 6.552 57.1 15.20 2.95
3.2 7.01 8.927 75.5 20.10 2.91
4.5 9.55 12.17 98.6 26.3 2.85
80×80 2.3 5.50 7.012 69.9 17.5 3.2
3.2 7.51 9.567 92.7 23.2 3.1
4.5 10.3 13.07 122 30.4 3.05
90×90 2.3 6.23 7.932 101 22.4 3.6
3.2 8.51 10.85 135 29.9 3.5
100×100 2.3 6.95 8.852 140 27.9 4.0
3.2 9.52 12.13 187 37.5 3.9
4.0 11.7 14.95 226 45.30 3.89
4.5 13.1 16.67 249 49.90 3.9
6.0 17.0 21.63 311 62.3 3.8
9.0 24.1 30.67 408 81.6 3.7
12.0 30.2 38.53 471 94.3 3.5
125×125 3.2 12.0 15.330 376.0 60.1 5.0
4.5 16.6 21.170 506.0 80.9 4.9
5.0 18.3 23.360 553 88.4 4.9
6.0 21.7 27.63 641 103.0 4.8
9.0 31.1 39.670 865.0 138.0 4.7
12.0 39.7 50.530 1030 165.0 4.5
150×150 4.5 20.1 25.670 896 120.0 5.9
5.0 22.3 28.36 982 131 5.9
6.0 26.4 33.63 1150 153 5.8
9.0 38.2 48.67 1580 210 5.7
175×175 4.5 23.7 30.17 1450 166 6.9
5.0 26.2 33.36 1590 182 6.9
6.0 31.1 39.63 1860 213 6.9
200×200 4.5 27.2 34.67 2190 219 8.0
6.0 35.8 45.63 2830 283 7.9
8.0 46.9 59.79 3620 362 7.8
9.0 52.3 66.67 3990 399 7.7
12.0 67.9 86.53 4980 498 8
250×250 5.0 38.0 48.36 4810 384 10
6.0 45.2 57.63 5670 454 10
8.0 59.5 75.79 7320 585 10
9.0 66.5 84.67 8090 647 10
12.0 86.8 110.50 10300 820 10
300×300 4.5 41.3 52.67 7630 508 12
6.0 54.7 69.63 9960 664 12
9.0 80.6 102.70 14300 956 12
12.0 106 134.50 18300 1220 12
350×350 9.0 94.7 120.70 23200 1320 14
12.0 124 158.50 29800 1700 14

角形鋼管の寸法及び単位質量(長方形)

辺の長さ 厚さ 単位質量 断面積 断面二次モーメント 断面係数 断面二次半径
A x B t W A Ix Iy Zx Zy ix iy
mm mm kg/m cm2 cm4 cm3 cm
50 × 20 1.6 1.63 2.072 6.08 1.42 2.43 1.42 1.71 0.829
2.3 2.25 2.872 8.00 1.83 3.20 1.83 1.67 0.798
50 × 30 1.6 1.88 2.392 7.96 3.60 3.18 2.40 1.82 1.23
2.3 2.62 3.332 10.6 4.76 4.25 3.17 1.79 1.20
60 × 30 1.6 2.13 2.712 12.5 4.25 4.16 2.83 2.15 1.25
2.3 2.98 3.792 16.8 5.65 5.61 3.76 2.11 1.22
3.2 3.99 5.087 21.4 7.08 7.15 4.72 2.05 1.18
75 × 20 1.6 2.25 2.872 17.6 2.10 4.69 2.10 2.47 0.855
2.3 3.16 4.022 23.7 2.73 6.31 2.73 2.43 0.824
75 × 45 1.6 2.88 3.672 28.4 12.9 7.56 5.75 2.78 1.88
2.3 4.06 5.172 38.9 17.6 10.4 7.82 2.74 1.84
3.2 5.50 7.007 50.8 22.8 13.5 10.1 2.69 1.80
80 × 40 1.6 2.88 3.672 30.7 10.5 7.68 5.26 2.89 1.69
2.3 4.06 5.172 42.1 14.3 10.5 7.14 2.85 1.66
3.2 5.50 7.007 54.9 18.4 13.7 9.21 2.80 1.62
90 × 45 2.3 4.60 5.862 61.0 20.8 13.6 9.22 3.23 1.88
3.2 6.25 7.967 80.2 27.0 17.8 12.0 3.17 1.84
100 × 20 1.6 2.88 3.672 38.1 2.78 7.61 2.78 3.22 0.870
2.3 4.06 5.172 51.9 3.64 10.4 3.64 3.17 0.839
100 × 40 1.6 3.38 4.312 53.5 12.9 10.7 6.44 3.52 1.73
2.3 4.78 6.092 73.9 17.5 14.8 8.77 3.48 1.70
4.2 8.32 10.60 120 28.5 24.0 13.8 3.36 1.61
100 × 50 1.6 3.64 4.632 61.3 21.1 12.3 8.43 3.64 2.13
2.3 5.14 6.552 8
4.8		 29.0 17.0 11.6 3.60 2.10
3.2 7.01 8.927 112 38.0 22.5 15.2 3.55 2.06
4.5 9.55 12.17 147 48.9 29.3 19.5 3.47 2.00
125 × 40 1.6 4.01 5.112 94.4 15.8 15.1 7.91 4.30 1.76
2.3 5.69 7.242 131 21.6 20.9 10.8 4.25 1.73
125 × 75 2.3 6.95 8.852 192 87.5 30.6 23.3 4.65 3.14
3.2 9.52 12.13 257 117 41.1 31.1 4.60 3.10
4.0 11.7 14.95 311 141 49.7 37.5 4.56 3.07
4.5 13.1 16.67 342 155 54.8 41.2 4.53 3.04
6.0 17.0 21.63 428 192 68.5 51.1 4.45 2.98
150 × 75 3.2 10.8 13.73 402 137 53.6 36.6 5.41 3.16
150 × 80 4.5 15.2 19.37 563 211 75.0 52.9 5.39 3.30
5.0 16.8 21.36 614 230 81.9 57.5 5.36 3.28
6.0 19.8 25.23 710 264 94.7 66.1 5.31 3.24
150 × 100 3.2 12.0 15.33 488 262 65.1 52.5 5.64 4.14
4.5 16.6 21.17 658 352 87.7 70.4 5.58 4.08
6.0 21.7 27.63 835 444 111 88.8 5.50 4.01
9.0 31.1 39.67 1130 595 151 119 5.33 3.87
200 × 100 4.5 20.1 25.67 1330 455 133 90.9 7.20 4.21
6.0 26.4 33.63 1700 577 170 115 7.12 4.14
9.0 38.2 48.67 2350 782 235 156 6.94 4.01
200 × 150 4.5 23.7 30.17 1760 1130 176 151 7.64 6.13
6.0 31.1 39.63 2270 1460 227 194 7.56 6.06
9.0 45.3 57.67 3170 2020 317 270 7.41 5.93
250 × 150 6.0 35.8 45.63 3890 1770 311 236 9.23 6.23
9.0 52.3 66.67 5480 2470 438 330 9.06 6.09
12.0 67.9 86.53 6850 3070 548 409 8.90 5.95
300 × 200 6.0 45.2 57.63 7370 3960 491 396 11.3 8.29
9.0 66.5 84.67 10500 5630 702 563 11.2 8.16
12.0 86.8 110.5 13400 7110 890 711 11.0 8.02
350 × 150 6.0 45.2 57.63 8910 2390 509 319 12.4 6.44
9.0 66.5 84.67 12700 3370 726 449 12.3 6.31
12.0 86.8 110.5 16100 4210 921 562 12.1 6.17
400 × 200 6.0 54.7 69.63 14800



 5090 739 509 14.6 8.55
9.0 80.6 102.7 21300 7270 1070 727 14.4 8.42
12.0 106 134.5 27300 9230 1360 923 14.2 8.23
