パイプサポート

"パイプサポート"とは、建築現場で作業と行う仮設足場の床や梁及び屋根などの荷重を支えるために用いられる筒状の支柱のことです。

"パイプサポート"は、"腰管"と呼ばれる"外管"と、"差し込み管"とも呼ばれる"内管"の二重構造になっています。

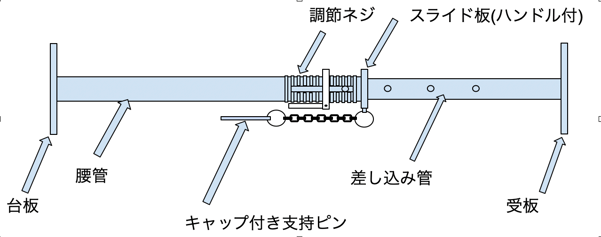

下記の図のとおり、"腰管"の外にあるハンドル付きの"スライド板"を回し、"調整ネジ"に沿って位置を変えることで長さを自由に変化させ、"腰管"に施された穴と"差しみ込管"に等間隔あいている"穴"に、支持ピンを指して固定する構造になっています。
