2025.03.05

”ダイワCAランス”とは?！カロライズされた”酸素パイプ”の特徴と生み出される価値について。

ゴミ焼却炉や電炉などの酸素吹込に使用される”酸素パイプ”は”ランスパイプ”とも呼ばれますが、皆さんがあまり普段目にすることがない産業用の消耗材で、熱耐久性を上げ長持ちさせることで消耗を抑える事が、経済性の面でも安全や作業効率の面でも求められます。

しかし、製鋼の現場では1,600℃以上の高温環境で”酸素パイプ”が使用されるので、耐熱処理がされていないパイプでは融解による消耗が極めて早く、小まめな継ぎ足しが必要になるので、自ずと使用料が増え生産コストが上がり、作業者も頻繁に危険な作業を行わなければならず、効率も良くありません。

そこで今回は、”カロライズ”加工によって此等の課題を解決した”酸素パイプ”、”ダイワCAランス”の特徴及びその生み出す価値についてご紹介いたします。

”ダイワCAランス”のご紹介

私たちが販売している"ダイワCAランス"は、耐熱処理を施していない”酸素パイプ”と比べ約7.5倍の熱耐久性を誇る"カロライズランスパイプ"です。

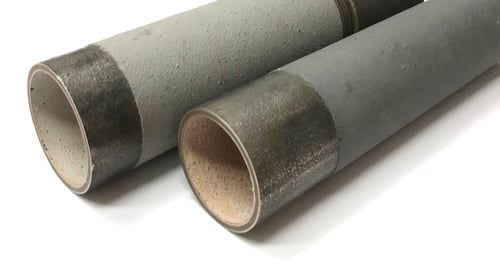

Daiwa CA Lance-1

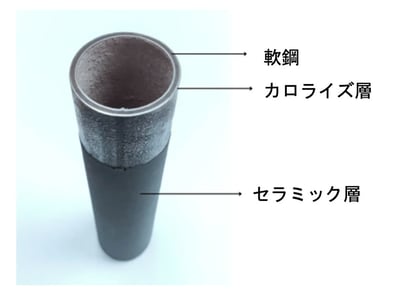

"ダイワ CA ランス"は、極めて高い耐熱性を持つ"カロライズ層"が内外面に均一に形成されており、更にその外面には厚くセラミック層が施されている為、鉄地が酸素と直接接触する事を防ぐことで燃焼を遅らせ、"酸素パイプ"の消耗を大幅に減らす事を実現しています。

4a4fe3f9db2965773c38

”カロライズ層”とは、特別な工程により鉄のパイプにアルミが”浸透”させ”アルミナ”という合金層が形成させている状態で、鉄の融点である1,538℃を大きく超え、2,072℃融点を実現している為、極めて高い熱耐久性を発揮できる訳です。

前述した通り、”ダイワCAランス”は耐火処理を施していない”酸素パイプ”と比べ約7.5倍の耐久性があるため、①生産コスト削減や②作業性と安全性の向上などの価値を生み出す事が可能です

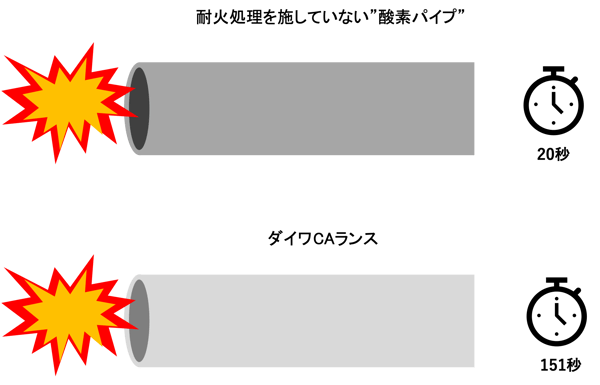

稼働時間あたりに必要な”酸素パイプ”の本数を減らす事ができます。耐火処理を施していない”酸素パイプ”は、3,000℃の高温下で1本あたり約20秒^※で消耗してしまいますが、ダイワCAランスの場合は約151秒^※耐える事ができます。
※社内テスト結果 - 酸素アセチレントーチ炎下、3000℃

[JP]CAランス速度

稼働時間あたりに必要な”酸素パイプ”の数量が減るため、パイプを継ぎ足す作業の回数が少なくなり、作業者の効率が向上すると共に安全性も高まります。

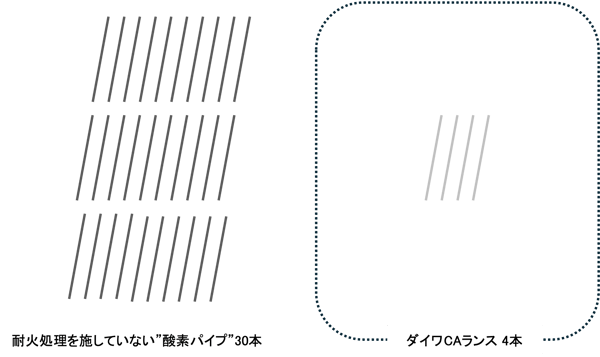

例えば10分間作業を行う作業の一例では、耐火処理を施していない”酸素パイプ”は約30本で29回パイプを継ぎ足す必要がありますが、”ダイワCAランス”の場合は4本で3回パイプを継ぎ足す事で対応する事ができます。

[JP][Blog]CAランス本数2

”ダイワ CA ランス”の製品ラインナップは、2024年10月から8A･10A･50Aの3サイズを追加され、8A〜50Aまでのサイズを揃っています。

ダイワCAランス一覧

管端仕様一覧

記号	呼び名	詳細	サンプル
PE	プレーエンド	端の加工なし

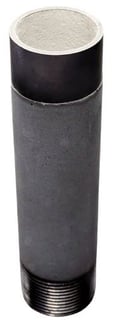

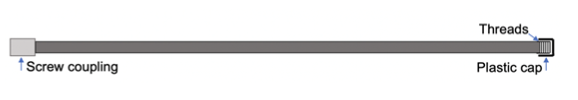

T-2	スレッドエンド	パイプの両端にネジ切りを施し、カップリングを装着
SE	スエージエンド	パイプの両端にカップリングを装着する為のスエージ加工を施す
T-6	プレスカップリングエンド	パイプの一方の端にプレスカップリングを取り付、もう一方の端加工なし
