足場や仮設工事などで使用される"単管パイプ"には、他のパイプ等と接合するために施す加工の選択肢の一つとして、"ピン加工"があります。
"ピン加工"は、簡単に言えば"単管パイプ"にピンを取り付ける加工ですが、「なぜピンを付けるのか？」、「ピン加工することで、どのようなメリット/デメリットがあるのか？」がよく分からない、という方も多くいらっしゃるのではないでしょうか？
実際の現場で"ピン加工"は、パイプ同士の固定に於いて、安全に関する極めて重要な役割を担っています。
そこで今回は、"単管パイプ"の"ピン加工"について詳しく解説いたします。"ピン加工"の目的やメリット/デメリット、似ている加工等について知っていただき、製品の購入を検討する際にお役立ていただければ幸いです。
![[JP]足場管SL700製品資料ダウンロード](https://no-cache.hubspot.com/cta/default/8005843/interactive-168648084095.png)
"単管パイプ"の"ピン加工"とは？
"ピン加工"とは
"ピン加工"とは、"単管パイプ"の端にピンを取り付ける加工のことです。
上記の画像をご覧いただくとお分かりの通り、ピンを取り付けると、"単管パイプ"内をピンが貫通する状態となります。
当社が"ピン加工"に使用しているのは"リベットピン"と呼ばれる、片側に"フランジ"のついたピンで、反対側の"フランジ"がついていない部分をかしめることでピンを固定するため、高い強度で締結できるのが特徴です。
当社では、"ピン加工"された製品を常時在庫している他、お客様のご要望に合わせた加工サービスも承っております。
"ピン加工"の目的
"ピン加工"を行う目的は、仮設足場に於いて"単管パイプ"同士を連結する際に、パイプの抜けを防止するためです。ピンの使用は、厚生労働省が定める"鋼管足場用の部材及び附属金具の規格"に基づいています。
実際に"単管パイプ"を繋げる時には専用の"単管ジョイント"を使用しますが、ピンを取り付けることでシッカリと資材が固定されるため、パイプ同士が外れてしまうといった事故を防ぐのに役立ちます。
「ピンが無い"単管パイプ"でも足場に使えるのでは？」と思われる方もいらっしゃるかもしれません。
たしかに"単管パイプ自体"を加工することなく、そのまま連結できる"ボンジョイント"という製品はありますが、その抜け止め機能は、"ピン加工"と"単管ジョイント"の組合せには及ばず、実際に仮設足場での死亡事故も発生していることから、厚生労働省が"ボンジョイント"の足場への使用を禁じています。
参考：厚生労働省「単管足場に「ボンジョイント」を使用しないで下さい！！」
人が上に乗って作業する仮設足場は、それ自体が十分に安全であり、作業者が安心して使用できることが強く求められます。そのため、"単管パイプ"を強固に連結するための"ピン加工"は、作業現場に欠かせない存在です。
逆に言えば、人が上に乗らない杭や柵、物置き棚のDIYといった場面では、ピンが付いていない"単管パイプ"を使っても法律上は全く問題ありません。
"ピン加工"のデメリット
"単管パイプ"の抜け防止に力を発揮する"ピン加工"ですが、ピンが付いていることによって"単管パイプ"が使えなくなるケースがありますので、注意が必要です。

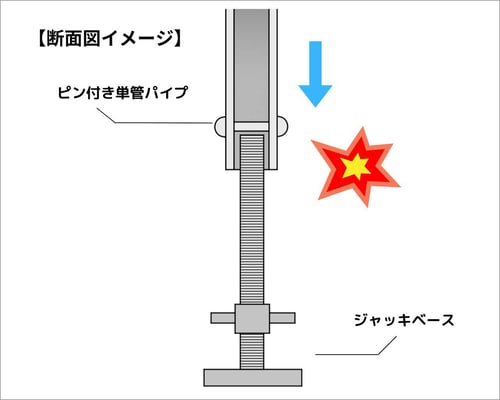

具体例としては、高さを調整する為の"ジャッキベース"や"ジャッキキャスター"を使用したい場合です。この場合、取り付けられたピンが邪魔になってしまうため、"単管パイプ"をジャッキに差し込むことができません。
このようなケースもあることから、"単管パイプ"のピンの有無については、使用目的によってご検討いただければと思います。
なお、"ジャッキベース"等を使いたいけれど手元にピン付きの"単管パイプ"しかないという場合には、"パイプカッター"で"単管パイプ"を半分に切断して"片ピン"状態にすることによって、差し込みが可能となります。
"ピン加工"と似ている加工
"単管パイプ"の抜け防止を目的とした加工は、"ピン加工"の他に"ダボ加工"があります。

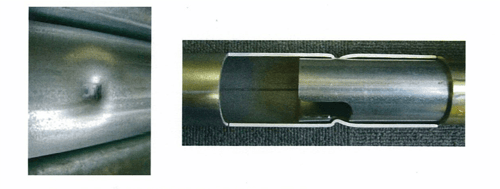

"ダボ加工"は、"単管パイプ"をくぼませる加工です。凸凹の形状を作り出すことによって、直線ジョイントで連結させる際に"単管パイプ"を抜けにくくします。"ダボ加工"についてさらに詳しく知りたい方は、以下のブログで解説しておりますので、ぜひ併せてご覧ください。
ブログ：単管パイプのダボ加工って何？？！
このように、抜け防止対策を目的とした加工にはいくつか種類がありますが、当社では"スーパーライト700"の"ダボ加工"については対応しておらず、"ピン加工"のみ対応を行なっていますので、何卒ご了承ください。
まとめ
今回は、"単管パイプ"にピンを取り付ける"ピン加工"の目的やメリット/デメリット、似ている加工等についてご紹介させていただきました。今回ご紹介した内容をまとめると、以下のようになります。
| メリット | デメリット | 仮設足場への使用 | |
|
ピン加工＋ジョイント |
パイプの抜けをシッカリ防止できる | パイプをジャッキに差し込むことができなくなる | ◎ |
| ダボ加工＋ジョイント | パイプの抜けをある程度防止できる | ピン加工されたパイプよりは安全性で劣る | ◯ |
| ボンジョイント | 人が上に乗らない杭や柵、DIYなどでは手軽で使いやすい | 安全面での抜け止め機能が不十分 | × |
安全性が求められる仮設足場では、"単管パイプ"の抜け防止対策が必須となりますので、"ピン加工"の意味や目的を十分に確認し理解していただいた上で、用途に合った最適な製品をお選びいただければと思います。
"単管パイプ"や"ピン加工"について何かご質問やご要望等がございましたら、以下のページからいつでもお気軽にお問い合わせください。
また、無料のお見積りも承っております。ご希望の際は、以下のページからお問い合わせください。ご入力から3営業日以内に、担当より折り返しご連絡させていただきます。
今回も最後まで読んでいただき感謝申し上げます。当社では、お客様の為になる"お役立ち情報"をブログやメルマガを通して積極的に発信してまいります。今度ともよろしくお願いいたします。ありがとうございました。
