"バタ角"ってなに？！名前の由来と"鋼製バタ角"の特徴について詳しくご紹介。

私たち大和鋼管は、建設工事でコンクリートを打設する際に使用される鋼製の"バタ角"や"バタ丸"を、長年製造･販売して参りました。

しかし、"バタ角"や"バタ丸"を扱う型枠業者さまや販売店の方の中には、「そもそも"バタ角"の"バタ"ってどういう意味なんだろう？」、「"バタ丸"と"単管パイプ"って何が違うの？」と疑問に感じたことがある方もいらっしゃるのではないでしょうか？

そこで今回は、"バタ角"/"バタ丸"の"バタ"とはどういう意味なのかと、私たちが販売している"鋼製バタ角"やそれに付随するサービスについてご紹介します。

"バタ角"/"バタ丸"とは？

"バタ角"とは、断面が長方形や正方形をしている四角い形状のパイプの主に建築現場呼ばれている呼称で、一般的には"角パイプ"と呼ばれている部材です。

また"バタ角"は、鋼製以外にも木製/アルミ製のもの、鋼製でも"ハイテン"仕様の製品があり、使用用途や目的によって使い分けられています。

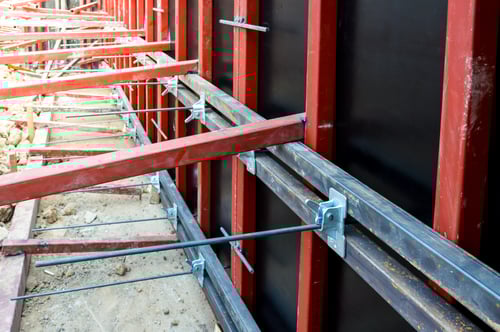

[JP][Blog]建築用型枠shutterstock_1646938075

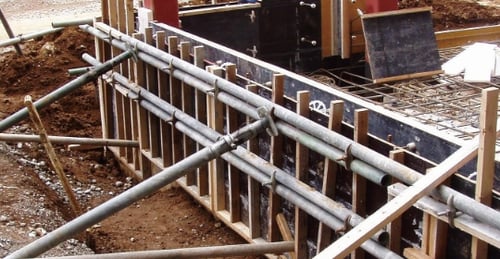

"バタ角"は、主に型枠仮設補強など建設工事のコンクリート打設の際に使用されます。特に西日本では、型枠仮設補強に"バタ角"が多く使用される傾向があります。

一方で"バタ丸"とは、建築現場で作業をするための足場用資材として利用される"単管パイプ"の中で、ピンやダボの加工がされていない部材の呼称です。昨今では"バタ丸"よりも、"単管パイプ"や"丸パイプ"と呼ばれることが多くなっています。

こちらは東日本で多く使用される傾向があり、使われる"バタ丸"は、たわみを避けるため等の理由で、厚み1.8㎜の"軽量単管パイプ"ではなく、厚み2.4㎜の"単管パイプ"が採用されることが多いそうです。

バタ角

"バタ丸"を連結する際は"ボンジョイント"を使用しますが、"ボンジョイント"は人が乗る足場での使用は法律で禁止されておりますので、ご利用の際はお気をつけください。

"バタ"の由来とは？

"バタ角"/"バタ丸"の"バタ"はカタカナ表記が一般的ですが、漢字では「端太」と書くようで、元々は"端に置いて使う太い資材"という意味から、"端太角/端太丸"と呼ばれる様になったと考えられています。

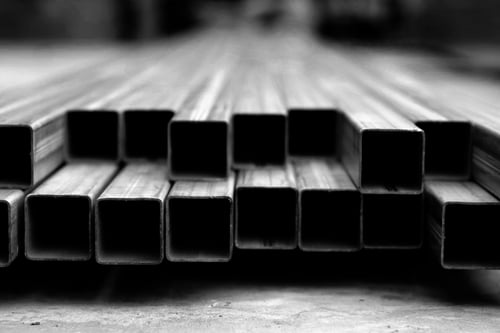

[JP][Blog]バタ角のイメージ

前述の通り、現在では"バタ丸"は"単管パイプ"や"丸パイプ"と呼ばれることが多いためか、"バタ"とだけ呼ぶ場合には"バタ角"を指すケースが多いようです。

大和鋼管の"鋼製バタ角"

ここからは、当社で製造販売している"鋼製バタ角"についてご紹介します。

大和鋼管が製造している"バタ角"と"ハイテンバタ角"は、全て内外面に全周均一メッキを施した"パーフェクトポストジンク"の仕様です。

"パーフェクトポストジンク"は、そのキレイな表面肌をそのままに、ドブメッキと同等の耐食性を少ない亜鉛の付着量で再現することが可能です。

バタ角

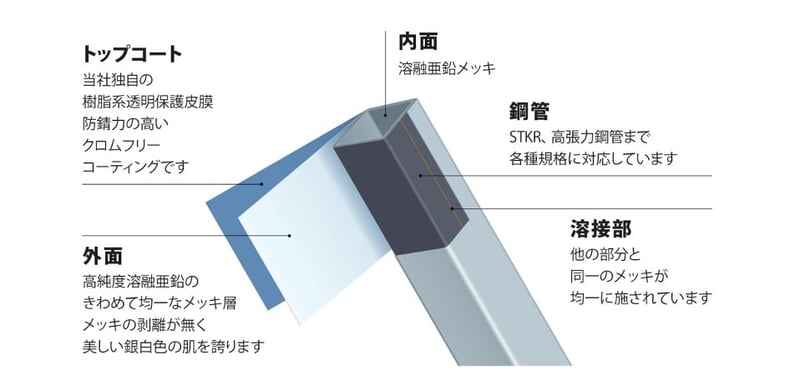

"パーフェクトポストジンク"は、内外面共に全周に均一メッキされているため、外面は先メッキ鋼管の様に外面溶射部からの"赤サビ"発生を防ぎ、内面は"溶接ビード"部からの"赤サビ"発生を防ぎます。

特徴として、"亜鉛メッキ"には99.995%純度の最純亜鉛を使用し、"亜鉛メッキ"の上には"トップコート"と呼ばれる特殊防錆透明樹脂を塗布しています。これにより、美しい"パーフェクトポストジンク"の銀白色の輝きが保たれています。

また、ドブメッキと比べて格段にメッキの合金層が薄いことで、曲げ加工によるメッキの割れや剥離が起こりにくくなり、優れた加工性を実現しました。

当社の"鋼製バタ角"の資料は、以下のフォームよりダウンロードしていただけますので、お気軽にご利用ください。

大和鋼管の"鋼製バタ角"の規格

当社が製造販売している"鋼製バタ角"は、JISでSTKR400と規定される"バタ角"と、STKR490と規定される"ハイテンバタ角"の2種類です。

外形は50x50[mm]/60x60[mm]、厚みはそれぞれ1.6[mm]/2.3[mm]があります。

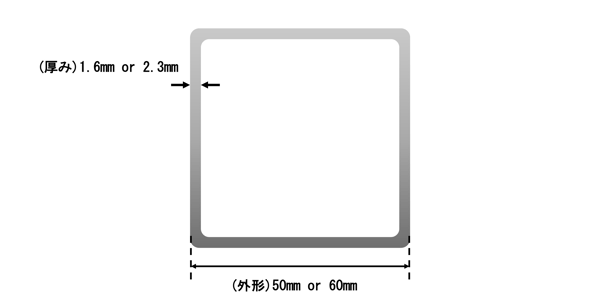

B.バタ角寸法図

種類	認定規格等	寸法		標準重量 (kg/m)	断面積A(㎠)	断面二次モーメントI(㎝⁴)	許容応力度
種類	認定規格等	外形(mm)	厚み(mm)	標準重量 (kg/m)	断面積A(㎠)	断面二次モーメントI(㎝⁴)	(kgf/㎠)	(N/㎠)
バタ角	JIS G 3466 STKR400	50x50	2.3	3.34	4.252	15.9	2,400	23,500
		50x50	1.6	2.38	3.032	11.7	3,300	32,300
		60x60	2.3	4.06	5.172	28.3	1,600	15,600
ハイテンバタ角	JIS G 3466 STKR490	60x60	1.6	2.88	3.672	20.7	2,350	23,000

耐荷重について

耐荷重の算出に関しては"鋼製バタ角"で作った工作物が、"安全に利用できる強度になっている"かどうかを確かめる基本的な考え方として、①"鋼製バタ角"に加わる力やモーメントと②"鋼製バタ角"が耐えられる力やモーメントをそれぞれ計算し、①が②を超えないことを確認する必要があります。

②"鋼製バタ角"が耐えられる力やモーメントを計算する際には、上記の表を参考に算出していただければ幸いです。

実際にお客さまが作製された工作物が"安全に使用できるか？"については、強度のみならず形状や使用方法等の設計による影響が大きいため、一概にお答えすることはできかねますので、ご了承のほどお願いいたします。

大和鋼管の切断加工サービス

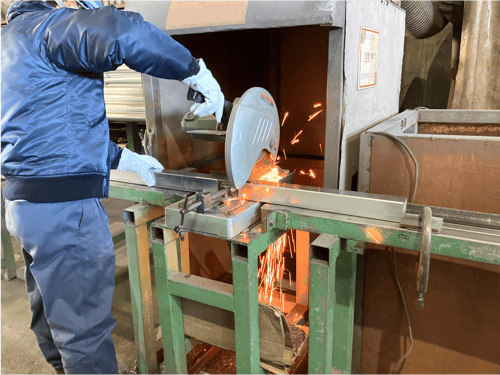

当社では、仕入れ業者さま向けに、ご購入いただいた製品に対して、チップソー等の切断機を使用した切断加工対応を行い、必要な長さで"バタ角"と"ハイテンバタ角"を提供させていただくサービスも行っています。

カット

但し、お客さま自身が持ち込んだパイプへの切断加工サービスは、現時点では行っておりませんので、予めご了承いただければ幸いです。

メッキ鋼管専業メーカーならではの拘り

当社の"バタ角"と"ハイテンバタ角"は、メッキパイプ専門の鋼管メーカーならではの拘りとして"面取り"と"切断面の補修"及び"ロープ入りの結束"の3つの対応を行っています。

面取り

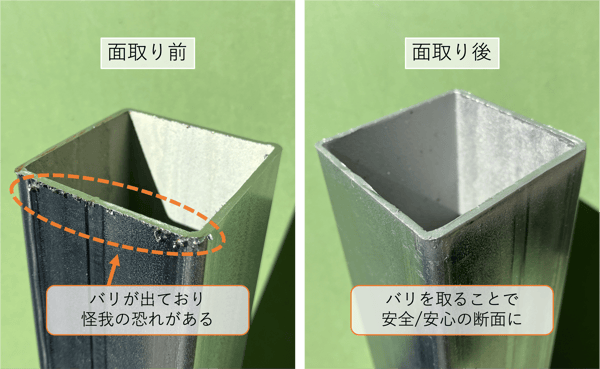

当社にてチップソー等の切断機で切断した場合には、外面と内面の2面に於いて有害な"バリ"が出ないようにシッカリと面取りを行っています。面取りを行ったなめらかな断面により、安全/安心に使用していただけます。

バタ面取り前後

切断面の補修

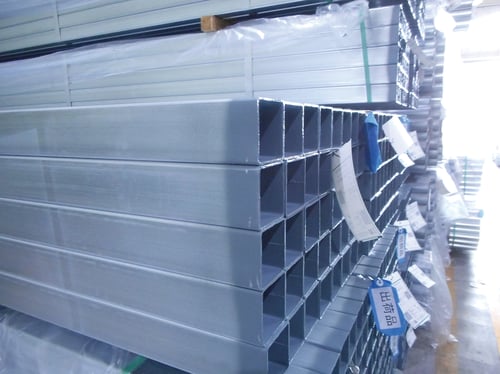

"バタ角"と"ハイテンバタ角"の切断面は、鉄地が剥き出しになっている状態で、そのままにすると赤サビ発生の原因となってしまいます。

当社の"バタ角"と"ハイテンバタ角"では、切断面の全てに亜鉛を豊富に含み強力な耐食性を持つジンクリッチペイントの防錆塗料を施しています。

バタ角端面塗装

ロープ入りの結束

"バタ角"と"ハイテンバタ角"の結束は、"丸パイプ"に比べてパイプ同士が密着し易く、通気性が悪くなる傾向が顕著です。

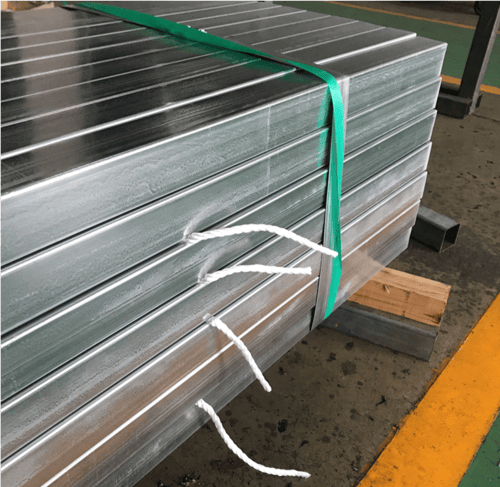

当社の"バタ角"と"ハイテンバタ角"では、結束時に白いロープを入れ、パイプ同士に隙間を作り水気/湿気を取り除くと共に、通気性を改善し白サビを発生しづらくしています。

superlight-700-01

ここまでご紹介した当社の"鋼製バタ角"の特徴をまとめた資料を用意しましたので、ご興味がある方は以下のフォームよりダウンロードのうえご活用ください。

まとめ

今回は、"バタ角･バタ丸"の"バタ"の意味に関する考察と、私たちが販売している"鋼製バタ角"やそれに付随するサービスについてご紹介いたしました。

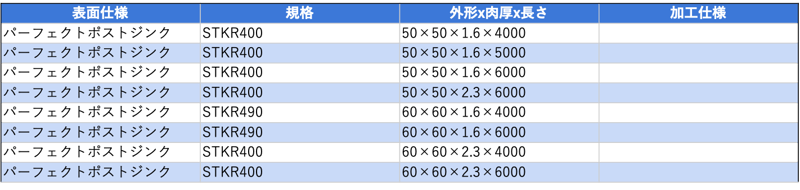

当社で通常在庫しているサイズの"バタ角"と"ハイテンバタ角"を以下の一覧表にまとめましたので、参考にしていただければ幸いです。

仕様	規格	サイズ
パーフェクトポストジンク	STKR400	50x50 x 1.6 x 4,000
パーフェクトポストジンク	STKR400	50x50 x 1.6 x 5,000
パーフェクトポストジンク	STKR400	50x50 x 1.6 x 6,000
パーフェクトポストジンク	STKR400	50x50 x 2.3 x 6,000
パーフェクトポストジンク	STKR490	60x60 x 1.6 x 4,000
パーフェクトポストジンク	STKR490	60x60 x 1.6 x 6,000
パーフェクトポストジンク	STKR400	60x60 x 2.3 x 4,000
パーフェクトポストジンク	STKR400	60x60 x 2.3 x 6,000
